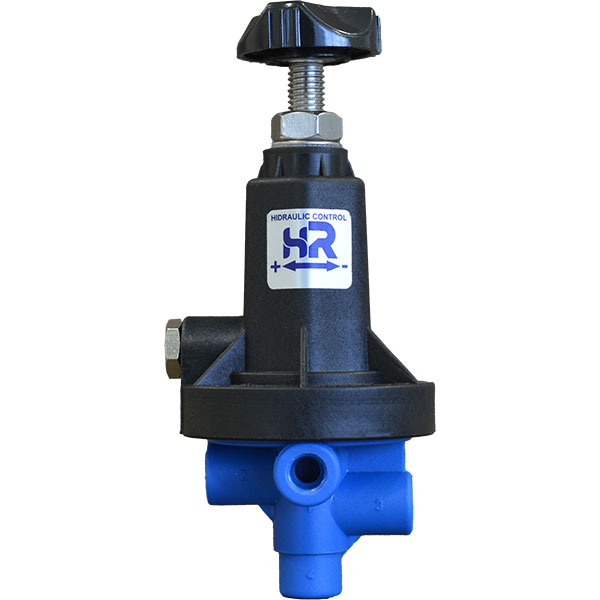

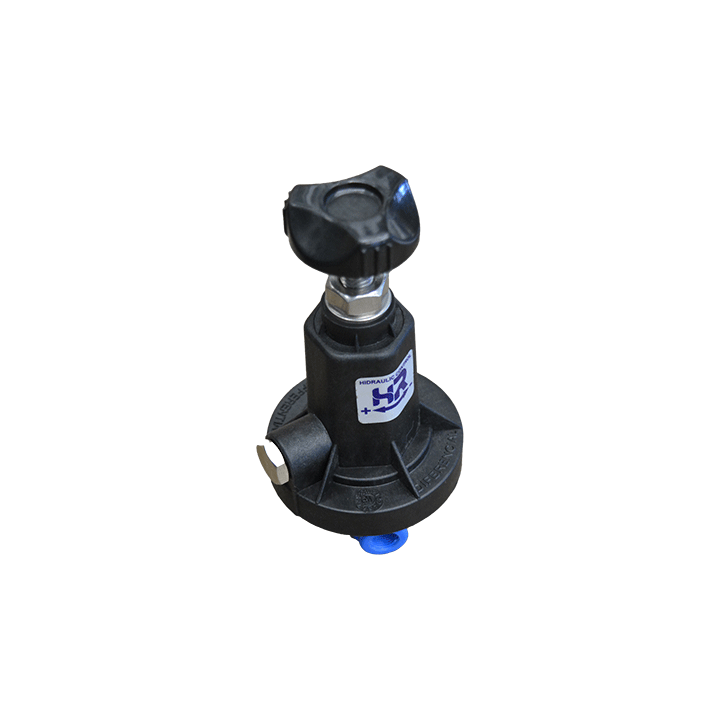

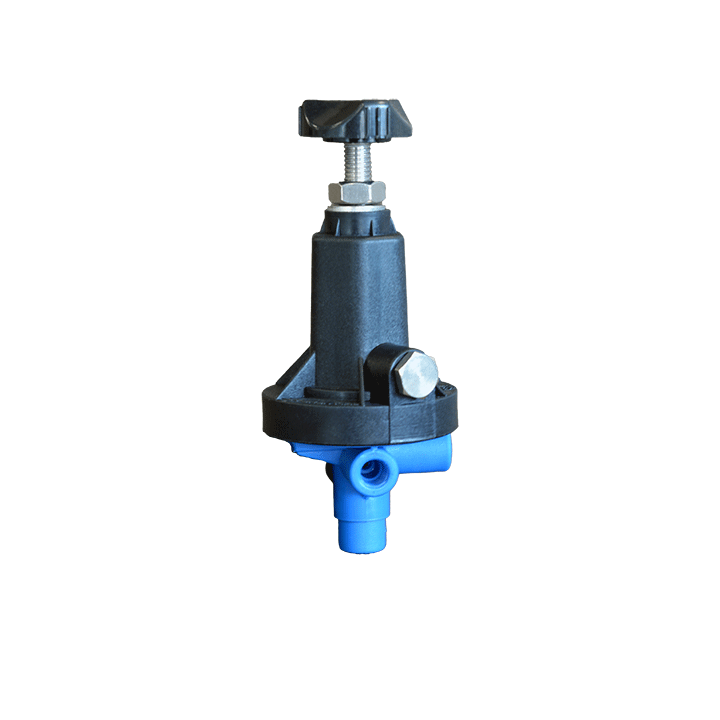

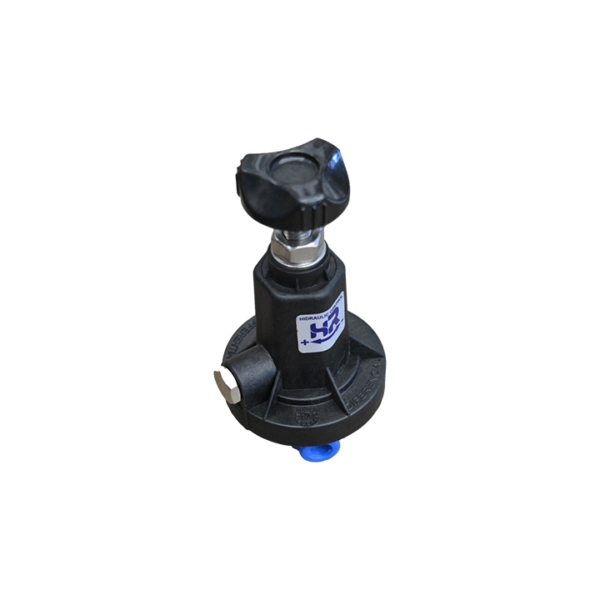

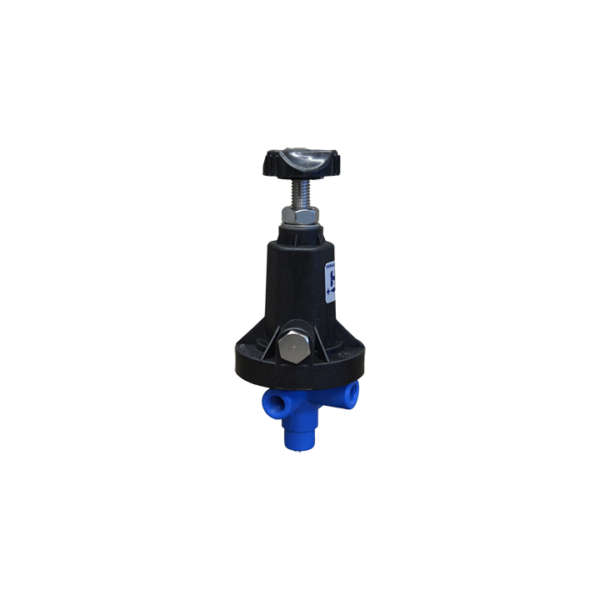

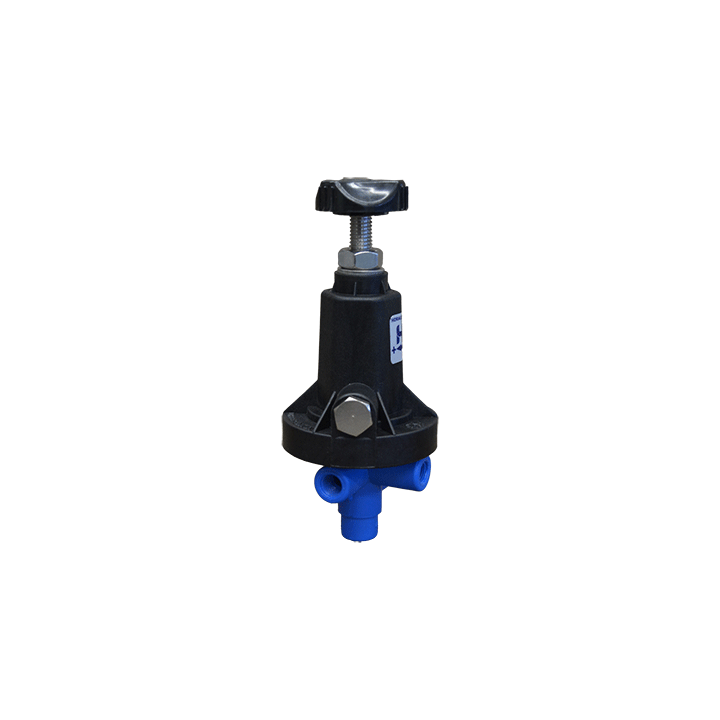

PILOTO REDUCTOR/SOSTENEDOR ALTAS PRESTACIONES PLÁSTICO

Piloto de altas prestaciones de plástico, aumenta el rendimiento en un 10% respecto a un piloto estandar. Mas rápido y mas sensible. Disponible con muelles en PN4, PN6 y PN10.

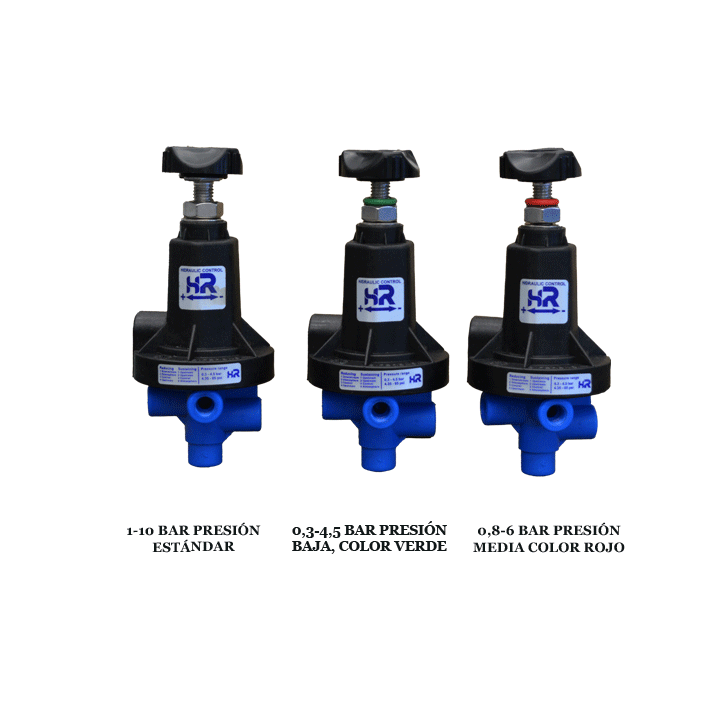

  • Rango de trabajo 1-10 bar ( 14,5-145psi), presión media, color gris.
  • Rango de trabajo 0,8 – 6  bar ( 11,6-87psi), presión media, color rojo.
  • Rango de trabajo 0,3 – 4 bar ( 4,35-65psi), presión media, color verde.
Categoría:

Descripción

APLICACIONES:

Este piloto metálico ha sido diseñado para que montado con una válvula hidráulica, sea reductora o sostenedora de presión, pueda trabajar a presiones elevadas, aumenta el rendimiento en un 10% respecto a un piloto estándar

ESPECIFICACIONES:

Materiales

  • Cuerpo: Plástico con fibra de vidrio.
  • Muelle: Acero inoxidable
  • Membrana: Caucho natural
  • Tornillo y tuerca: Acero inoxidable
  • Eje: Latón niquelado

Funcionamiento:

Para regular la presión se utiliza el tornillo superior del piloto. Apretando el tornillo aumentaremos la presión de equilibrio y aflojando, la disminuiremos. El tornillo se girará poco a poco para que la presión se estabilice.

Al llegar a la presión deseada, mediante la tuerca se fijara la posición del tornillo.

Instalación y mantenimiento

Para un correcto funcionamiento del piloto, se recomienda respetar los esquemas de montaje, utilizando los fittings adecuados al tipo de rosca.

Sellar los conectores con teflón líquido  o en cinta. Tanto la instalación como la manipulación del piloto se realizara con herramientas adecuadas y por personal cualificado
