Descripción

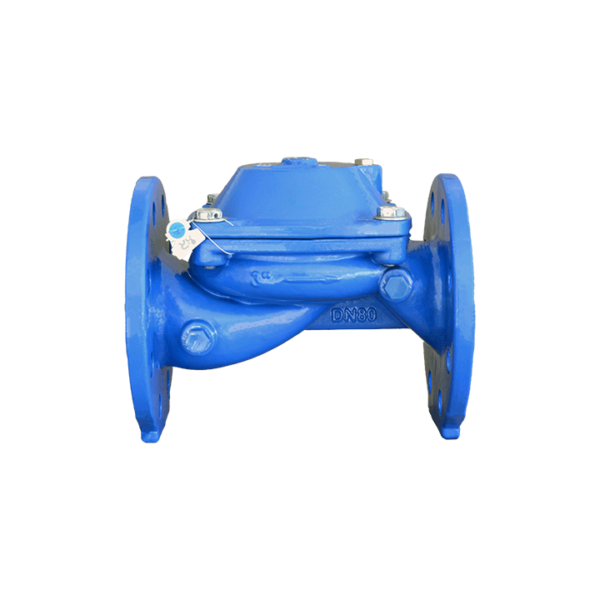

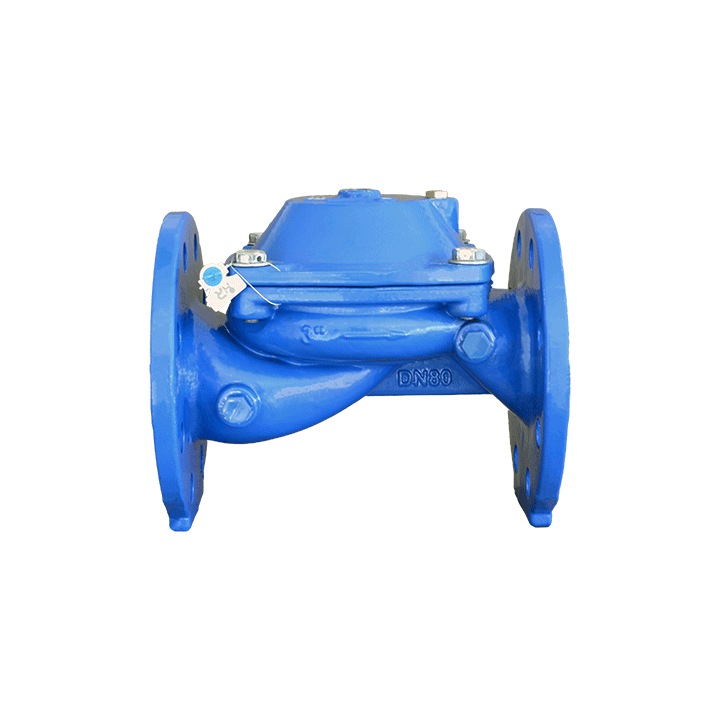

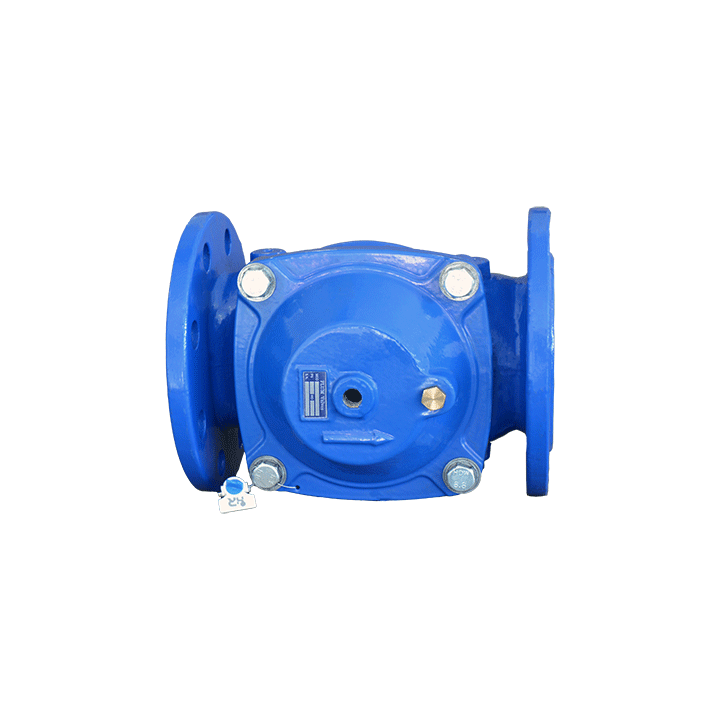

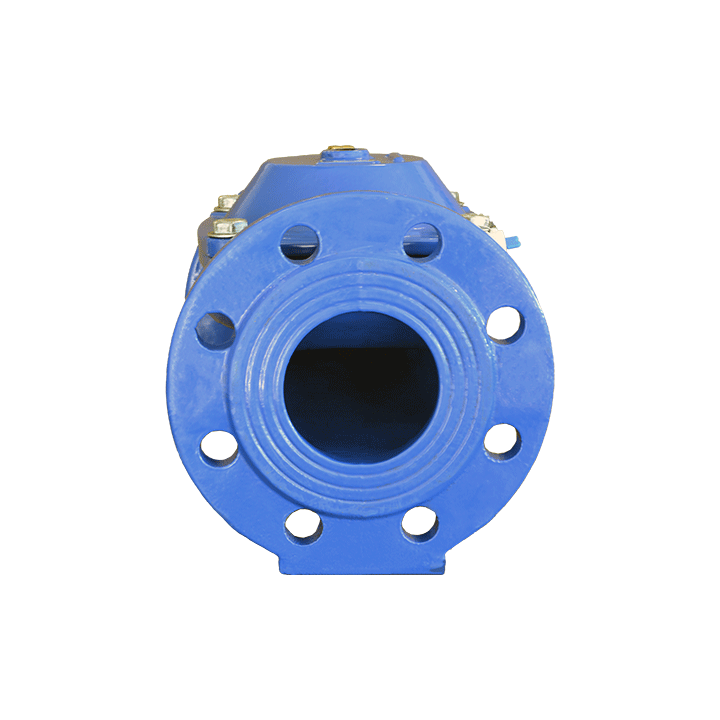

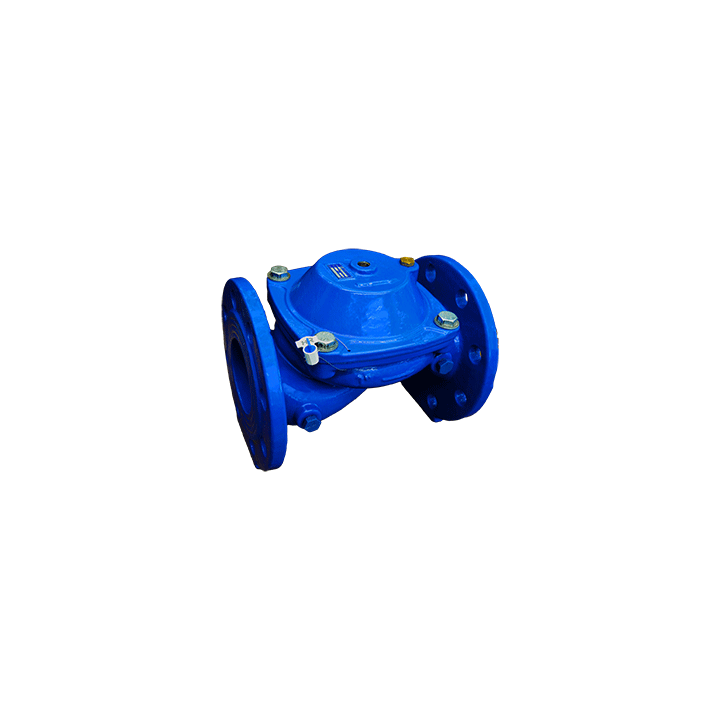

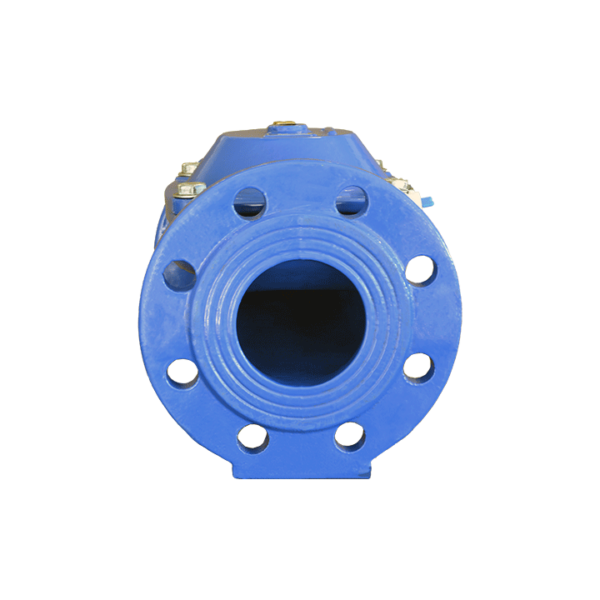

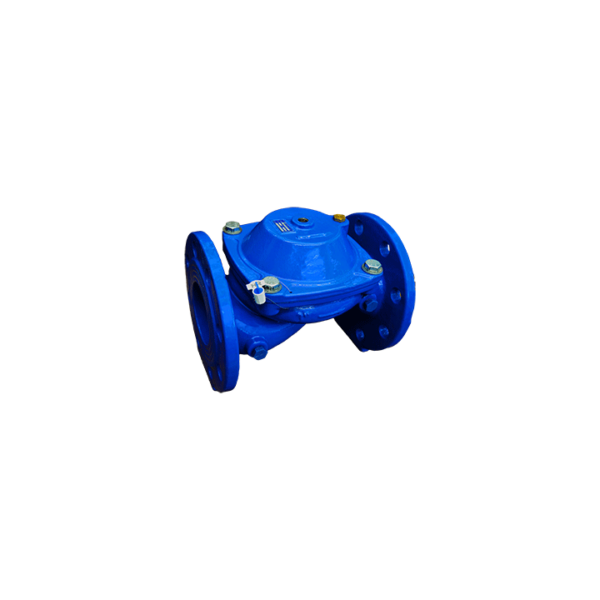

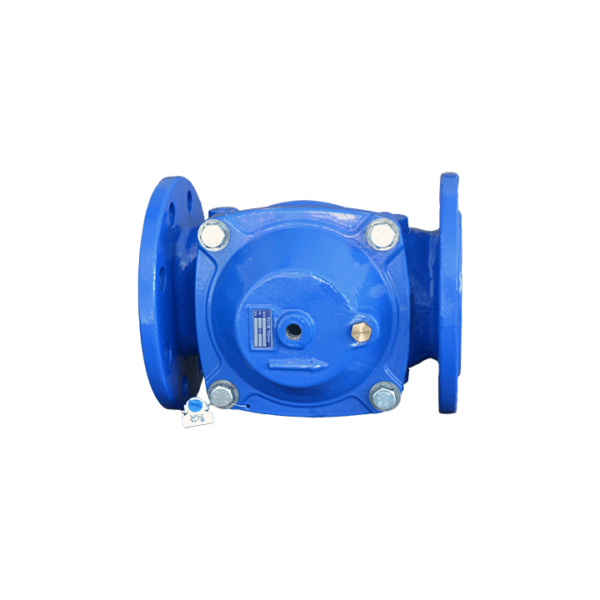

La vanne hydraulique en fonte HR FLUM VALVES HR-30, à membrane, avec une opération d’ouverture et de fermeture de base due à la pression exercée par l’eau dans la conduite.
La gamme HR FLUM VALVES comprend du DN80 – 3″ au DN 150 -6″ en PN16.
- Brides selon ISO 7005-2.
- Membranes et ressorts PN16, fermeture horizontale.
- Accès facile à la chambre de contrôle sans qu’il soit nécessaire de retirer la vanne de la canalisation.
- Vis recouvertes de téflon.
- Fonctionnement optimal aussi bien en position horizontale que verticale, grâce à ses nervures intérieurs qui empêchent la déformation latérale et longitudinale de la membrane, en maintenant la
membrane sans déformation. - Conception simple et robuste.
- Faibles pertes de charge grâce à la conception du corps et de la membrane
MATÉRIAUX
Corps et couvercle : fonte ductile GGG, avec revêtement peinture époxy-polyester 250 microns.
épaisseur
Ressort : Acier inoxydable
Membrane : Caoutchouc naturel renforcé de tissu en nylon
FONCTIONNEMENT :
La vanne s’ouvre ou se ferme hydrauliquement en fonction de la pression appliquée au sommet du
diaphragme:
- Si la pression appliquée est égale ou supérieure à la pression d’entrée, la vanne se ferme automatiquement.
totalement étanche. - Si la pression appliquée est inférieure à la pression d’entrée, la vanne s’ouvre complètement.
Au moyen de la vanne hydraulique, nous pouvons réguler la pression ou le débit dans un tuyau, en faisant varier la
volume d’eau dans la partie supérieure du diaphragme.
