Descripción

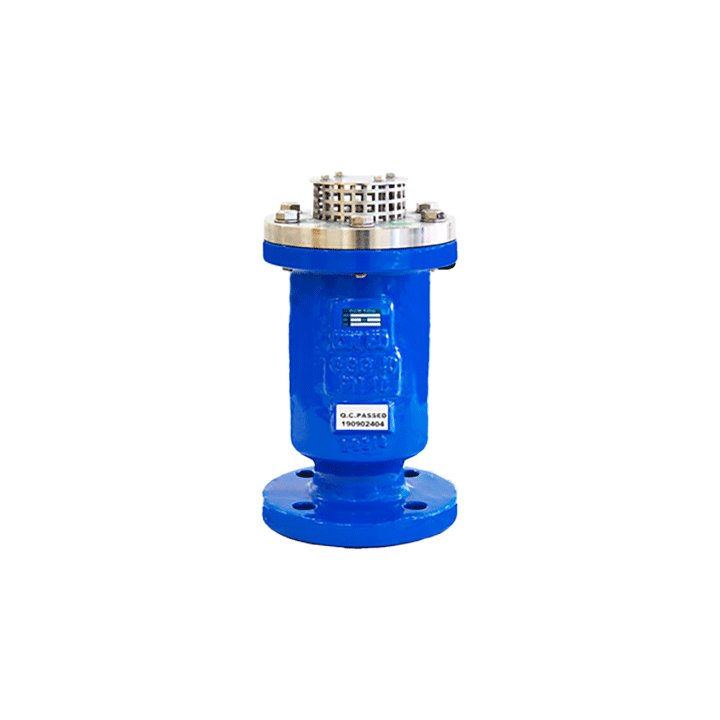

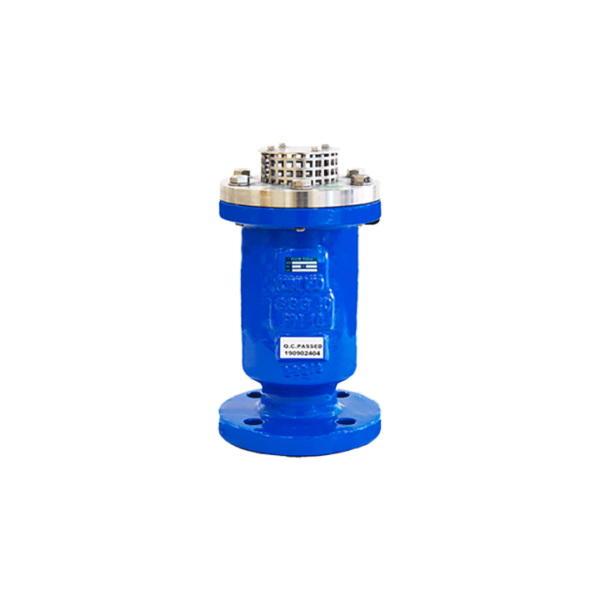

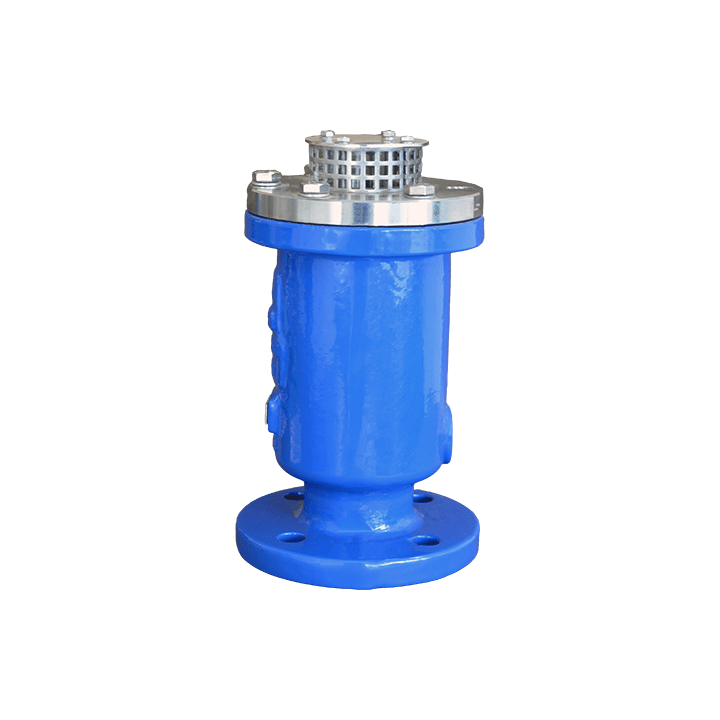

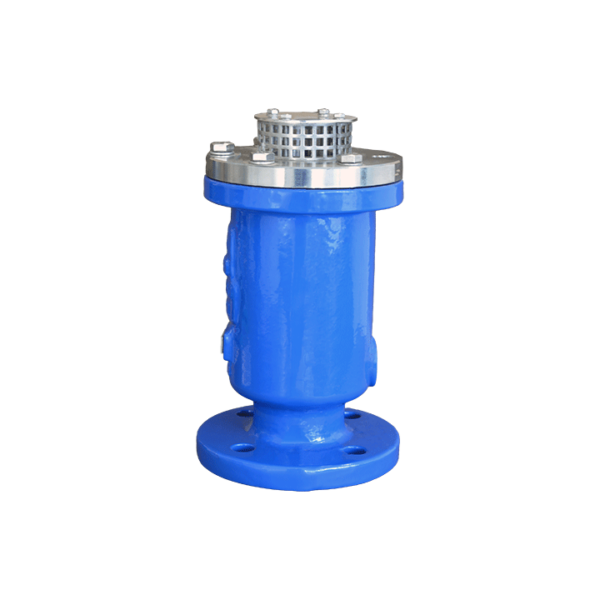

Las válvulas de aire HR se utilizan para evitar explosiones en la tubería, como resultado de la falla de carga/descarga de aire en el arranque y el apagado del sistema; y durante la operación. Estas válvulas consisten en un cuerpo que contiene dos flotadores en diferentes cámaras que se colocan a una altura predeterminada.
El flotador principal es guiado por una caja acanalada y se mueve cuando hay un cambio en la elevación del agua. Como resultado del diseño aerodinámico de la válvula, el flotador permanece completamente estable bajo la entrada / descarga de aire, evitando el cierre prematuro.
Solo cuando hay un aumento en el nivel del agua, el flotador sube y cierra la válvula; y cuando el nivel del agua baja, el flotador baja, permitiendo la entrada de grandes volúmenes de aire al sistema. El segundo flotador se une mediante un pasador para una reacción rápida. Por lo tanto, puede dejar salir el aire mientras el sistema está funcionando.
ESTÁNDAR
- Diseño según EN 1074/4 Y AWWA C512
- Prueba de presión acorde a EN12266
- Bridas de acuerdo a EN1092-2
- Hierro dúctil acorde a EN1563
APLICACIONES PRINCIPALES
- Redes de distribución.
- Sistemas de riego.
- Tuberías de alimentación.
- Cambios de pendiente sobre tramos ascendentes y puntos altos de tuberías.
FUNCIONAMIENTO:
Salida de grandes caudales de aire
Durante el llenado de la tubería principal es necesario liberar un caudal de aire equivalente al caudal de agua de entrada. Gracias a su forma aerodinámica del cuerpo y el deflector, se evita el cierre anticipado de la misma durante este proceso, ayudando así a una descarga total de la tubería.
Salida de aire controlada
Durante el llenado de la tubería con agua, se puede producir un golpe de ariete, que ocasiona un aumento de presión del aire en el interior de la ventosa. Si esto ocurre, el disco superior sube y reduce la descarga de aire, y por consecuencia la velocidad de la columna de agua que se aproxima.
Purga de aire
Durante el trabajo de la conducción, se acumulan pequeños volúmenes de aire en la parte superior. Poco a poco el aire se comprime , alcanzando la misma presión que el agua en su interior. Esto empuja el agua y del flotador hacia abajo, y permite la salida del aire.
Admisión de grandes caudales de aire
Durante el vaciado de la tubería, bien por necesidad o bien por rotura, es necesario introducir un caudal de aire a la tubería, similar al del agua que se está vaciando. De esta manera se evitan condiciones de depresión y daños a la red.
